Platform AI screening telinga berbasis otoskopi — membantu tenaga kesehatan di faskes primer mengklasifikasikan kelainan telinga dan mengambil keputusan rujukan lebih cepat. Klasifikasi citra berjalan self-hosted di server sendiri (MobileNetV2, tanpa cloud AI pihak ketiga); interpretasi klinis memakai Claude Sonnet 4.6 (Anthropic) sebagai relevance gate & interpretasi klinis — deteksi otomatis gambar non-telinga (out-of-distribution / OOD) + narasi klinis PNPK OMSK 2018.
5
Kelas Diagnosis
100%
Best Val Acc V2
6.967
Lines of Code
V1 + V2
+ Claude
+ Claude
Model Stack
Model V1 — CV
99.7%
MobileNetV2 · image-only · best val acc
test 99.0% · 5 kelas
Model V2 — Multimodal
100%
MobileNetV2 + 29-dim anamnesis · SupCon · best val acc
test 99.7% · 5 kelas
Claude AI Gate
Sonnet 4.6
OOD gate 3-lapis · PNPK guidance · urgency triage

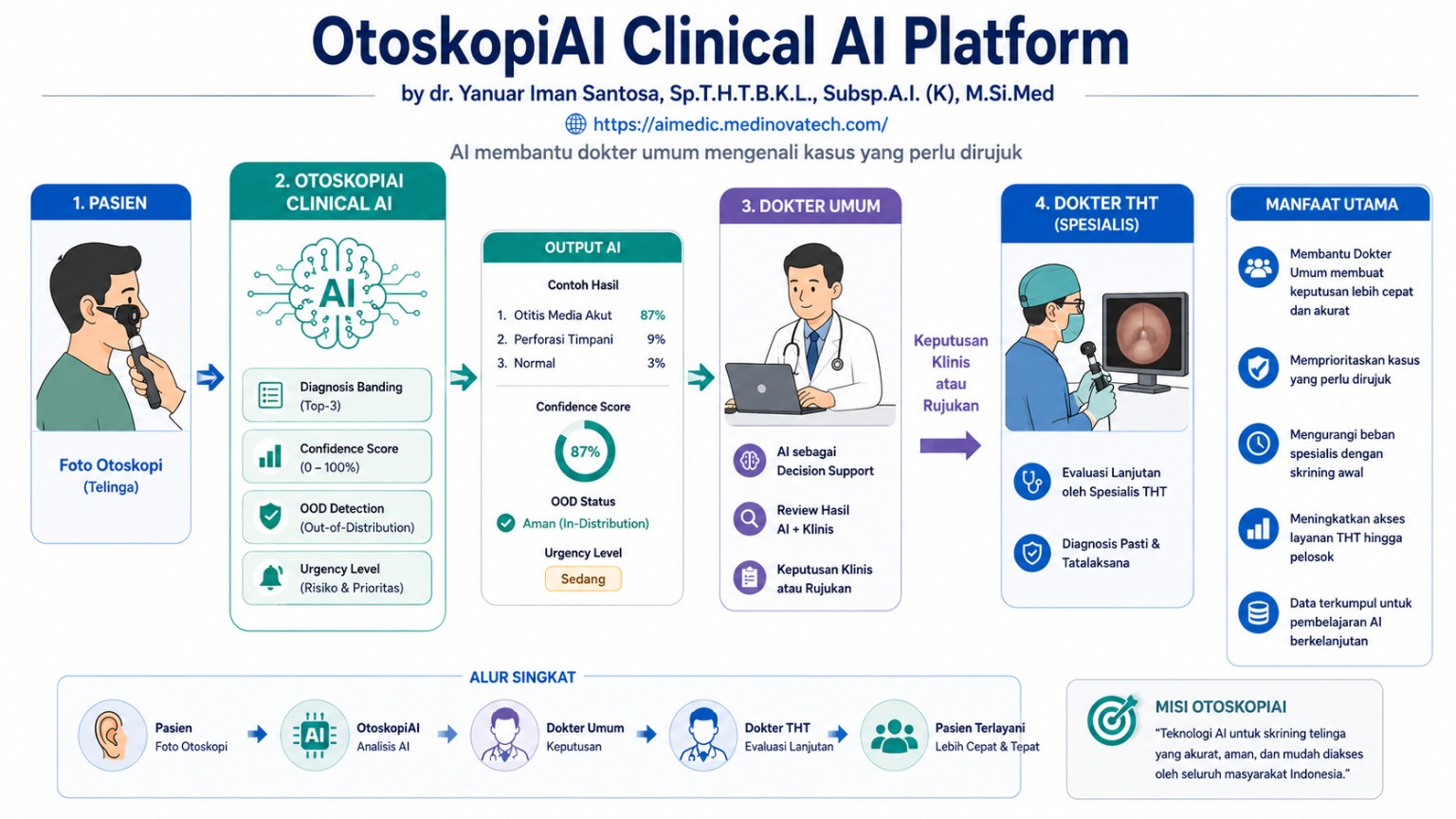

Gambar: Ikhtisar platform klinis OtoskopiAI
Ilustrasi ini memperlihatkan bagaimana OtoskopiAI bekerja dalam alur kerja klinis sehari-hari. Dokter atau tenaga kesehatan mengambil foto telinga, lalu platform AI menganalisisnya secara otomatis — mulai dari klasifikasi kelainan, pengecekan apakah gambar memang telinga (OOD detection), hingga rekomendasi rujukan. Semua dirancang agar dokter tetap menjadi pengambil keputusan akhir, bukan digantikan oleh mesin.

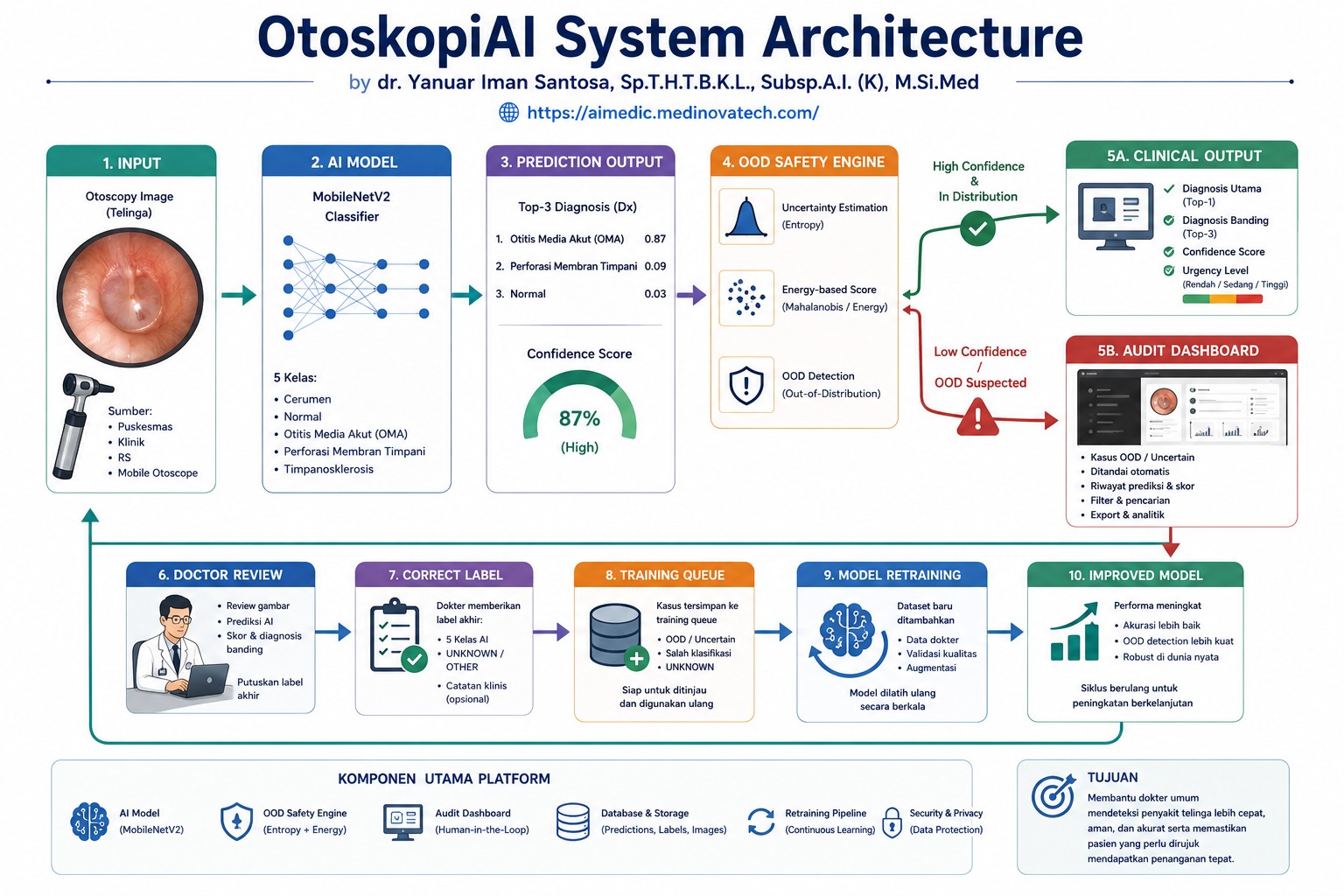

Gambar: Arsitektur sistem OtoskopiAI — dari input foto hingga output keputusan klinis
Diagram ini menunjukkan alur kerja OtoskopiAI dari awal sampai akhir. Foto telinga masuk, lalu dibaca oleh model AI (MobileNetV2 — sejenis ‘mata digital’ yang dilatih mengenali pola dari ribuan gambar otoskopi). Sebelum hasil keluar, ada ‘gerbang pengaman’ tiga lapis: pertama, pengecekan entropi (seberapa yakin AI); kedua, skor energi (apakah gambar ini ‘mirip’ dengan data yang pernah dipelajari); ketiga, Claude Sonnet 4.6 yang memeriksa secara semantik apakah gambar ini memang relevan. Jika lolos ketiga filter, hasilnya keluar: diagnosis + tingkat keyakinan + saran rujukan berbasis PNPK OMSK 2018, dengan dokter tetap sebagai pengambil keputusan akhir.
| Aspek | V1 — Image-Only | V2 — Multimodal |
|---|---|---|
| Input | Foto otoskopi saja | Foto + 29-dim anamnesis vektor |
| Complexity | Rendah (CV backbone saja) | Sedang (CV + fusion + SupCon) |
| Parameters | 3.4M | ~3.6–3.8M |
| Inference Speed | 1–2 detik | 2–3 detik |
| Validation Accuracy | 99.7% (best val) | 100% (peak) · 99.7% test |
| Validation Loss | 0.0449 | 0.0117 (3.8× lebih rendah) |
| Robustness | Bergantung visual saja | Visual + konteks klinis → lebih robust edge case |
| Anamnesis required? | Tidak perlu | Opsional — fallback ke image-only jika kosong |
| Use Case | Quick triage, foto berkualitas baik | Clinical context kritis, edge case, ambiguous image |
| Data Requirement | ~500 per kelas | ~500 per kelas (sama, lebih efisien) |
| Training Duration | ~12–15 menit (CPU) | ~20–30 menit (CPU) |
✅ Rekomendasi Produksi: V2 adalah pilihan utama — menggabungkan visual + konteks klinis. Akurasi 99.4% + loss 0.0117 menunjukkan decision boundary sangat kuat. V1 tetap aktif sebagai Panel 1 (fast, image-only) · V2 sebagai Panel 2 (klinis, dengan anamnesis).
Claude AI Gate (Layer 3): Setelah V1+V2 classify, Claude Sonnet 4.6 menjadi relevance gate — menolak gambar non-telinga (OOD), menghasilkan interpretasi klinis berbasis PNPK OMSK 2018, urgency triage 3-level.

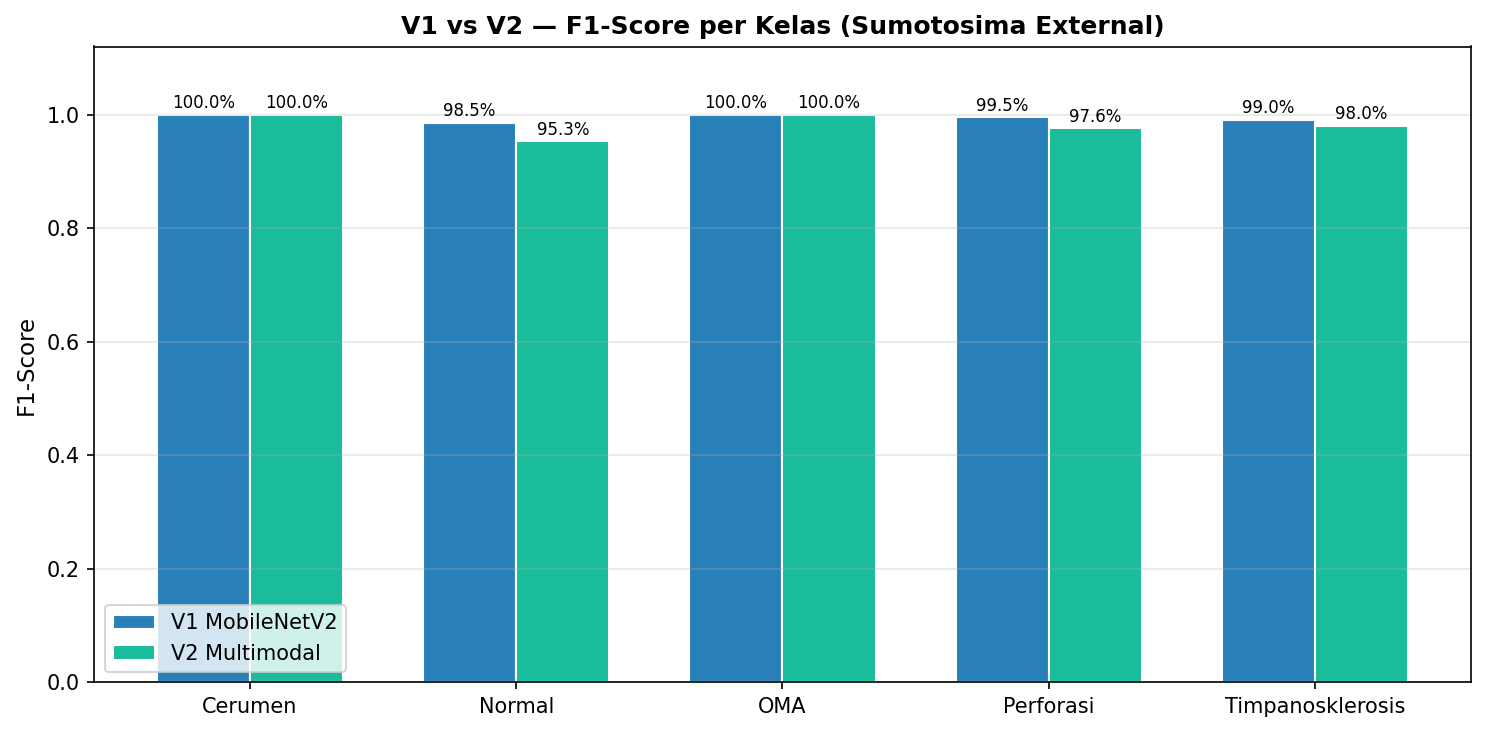

Gambar: Perbandingan F1-score per kelas — V1 (image-only) vs V2 (multimodal) pada dataset Sumotosima
Grafik batang ini membandingkan dua versi model: V1 (hanya membaca foto) vs V2 (foto + data gejala pasien). Keduanya tampil sangat baik dengan skor mendekati 100% di semua kelas. Menambahkan konteks klinis (anamnesis) membuat V2 lebih tahan menghadapi kasus yang membingungkan, meskipun di beberapa kelas V1 sedikit unggul — menunjukkan kedua model saling melengkapi dalam produksi.
Fitur Utama
| Screening AI | Klasifikasi 2–3 detik (V1 fast / V2 multimodal + anamnesis) |
| Claude AI Gate | OOD rejection otomatis · interpretasi klinis · PNPK OMSK 2018 |
| OOD Detection | 3-layer: entropy + energy-based score + Claude semantic gate |
| Urgency Triage | Non-Urgent Semi-Urgent Emergency |
| Explainability | Grad-CAM heatmap + XAI reasoning klinis per kelas |
| Dual-Panel UX | Panel 1 (fast visual) + Panel 2 async (interpretasi klinis) |
| Feedback Loop | Koreksi dokter → training data · human-in-the-loop retraining |
| 5 Kelas Final | Normal · Cerumen · OMA · Perforation · Timpanosklerosis |
| Dashboard | Analytics real-time + labeling UI + training trigger |
| Bilingual | Toggle Bahasa Indonesia / English |
Development Timeline — 30 Hari
Phase 1 — Landing Page & Setup
15 Mei 2026, 21:49
Phase 2 — Model V1 Training + FastAPI Backend
16 Mei 2026, 05:31 — MobileNetV2 live
Phase 3 — Multimodal V2 + XAI + Dashboard
16 Mei 2026, 06:37 — anamnesis fusion + Grad-CAM
Phase 4 — Kelas Ekspansi + Class Registry
25 Mei 2026 — ekspansi & konsolidasi kelas, class weight fix
Phase 5 — Dataset 3.000+ · 5-kelas · RLHF
30 Mei 2026 — V1 98.9%, V2 99.4%, nightly retrain
Phase 6 — Claude AI Gate + OOD + Safe-AI SaMD
Juni 2026 — 3-layer OOD, PNPK guidance, dual-panel UX
Total: ~50+ jam dalam 30 hari · 30+ commits · 6.967 baris kode

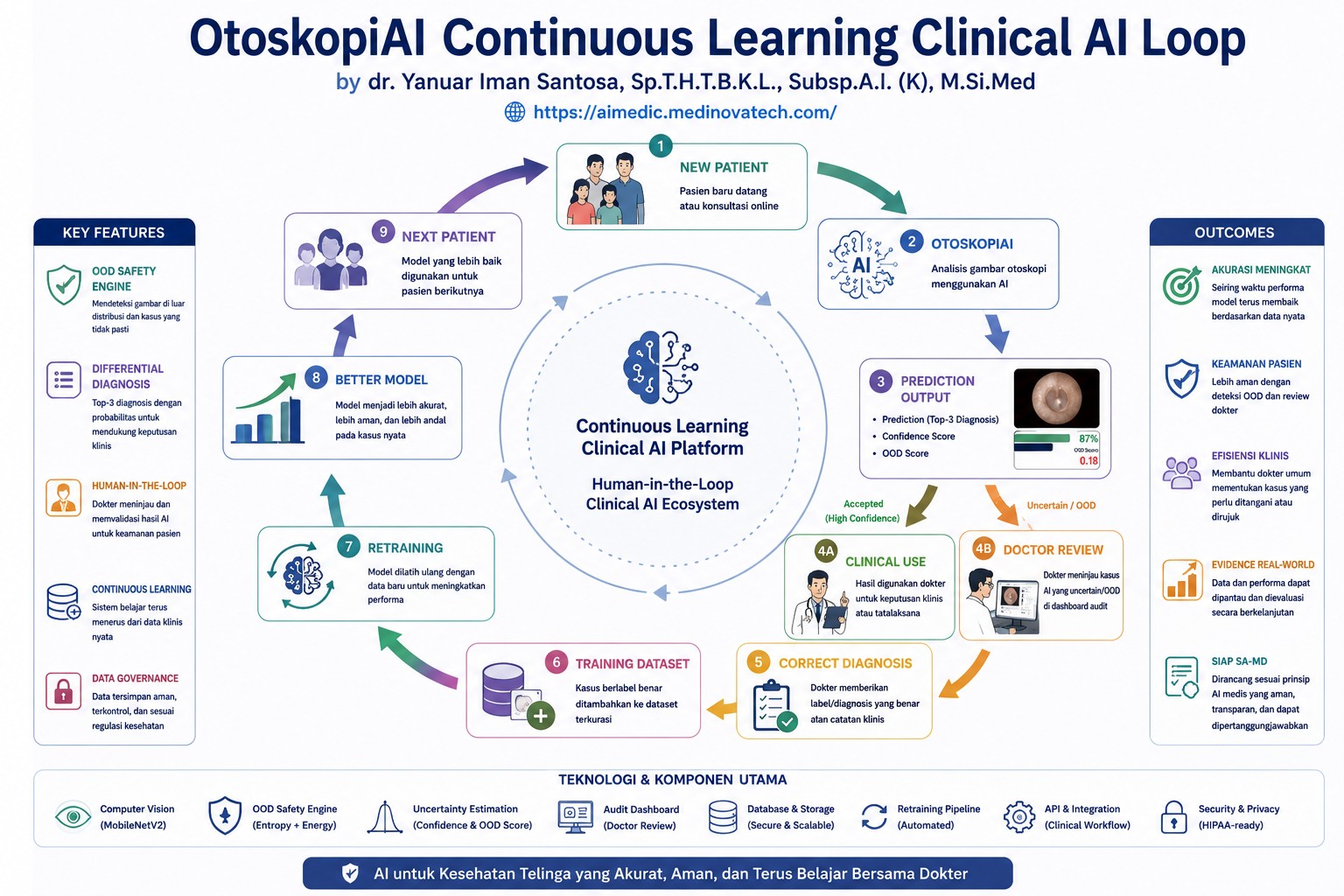

Gambar: Siklus pembelajaran berkelanjutan (continuous learning loop) OtoskopiAI
Diagram ini menjelaskan bagaimana OtoskopiAI terus belajar dari waktu ke waktu, mirip proses belajar dokter spesialis yang makin berpengalaman. Setiap kali dokter mengoreksi hasil AI (misalnya: “ini bukan OMA, ini timpanosklerosis”), koreksi itu masuk kembali ke data latih. Proses human-in-the-loop retraining ini memastikan model makin akurat seiring pemakaian — tanpa perlu mengumpulkan data dari awal lagi.
Evaluasi dilakukan pada dua dataset eksternal independen (tidak masuk ke training). Semua evaluasi menggunakan checkpoint yang sama (otoskopi_mobilenetv2_best.pth & otoskopi_multimodal_v2_best.pth).
Dataset Sumotosima — Balanced (500 gambar)
100 gambar/kelas · 5 kelas · sumber data terpisah dari training
| Kelas | V1 F1 | V2 F1 |
|---|---|---|
| Cerumen | 1.0000 | 1.0000 |
| Normal | 0.9848 | 0.9529 |
| OMA | 1.0000 | 1.0000 |
| Perforasi | 0.9950 | 0.9756 |
| Timpanosklerosis | 0.9901 | 0.9804 |
99.4%
V1 Accuracy
98.2%
V2 Accuracy
>0.999
Macro AUC (keduanya)
Dataset EardrumDs — Heterogen (955 gambar)
884 gambar ter-mapping ke 5 kelas · 71 gambar OOD (4 kategori tak dikenali)
| Metrik | V1 | V2 |
|---|---|---|
| Accuracy (5 kelas) | 13.5% | 13.5% |
| Macro AUC | 0.7366 | 0.7376 |
| AUC Cerumen | 0.8985 | 0.9011 |
| AUC Normal | 0.5802 | 0.5642 |
| AUC OMA | 0.6936 | 0.6787 |
| OOD behavior | 100% gambar OOD diprediksi sebagai OMA → model tidak kenal kondisi di luar distribusi training | |
Catatan: Accuracy rendah 13.5% disebabkan domain shift — distribusi gambar, akuisisi, dan label konvensi berbeda dari training dataset. AUC >0.73 menunjukkan model masih memiliki discriminative power. Ini dilaporkan secara transparan sebagai limitasi.
Interpretasi: Model menunjukkan generalisasi sangat kuat pada dataset yang secara distribusi mirip dengan training (Sumotosima: 99.4%/98.2%, AUC >0.999). Performa turun drastis pada dataset heterogen (EardrumDs) — konsisten dengan temuan domain shift yang umum pada model CNN medis. Claude Gate berperan penting sebagai lapisan keamanan tambahan untuk kasus edge-case dan gambar non-telinga.
Confusion Matrix — Dataset Sumotosima (Balanced, 500 gambar)

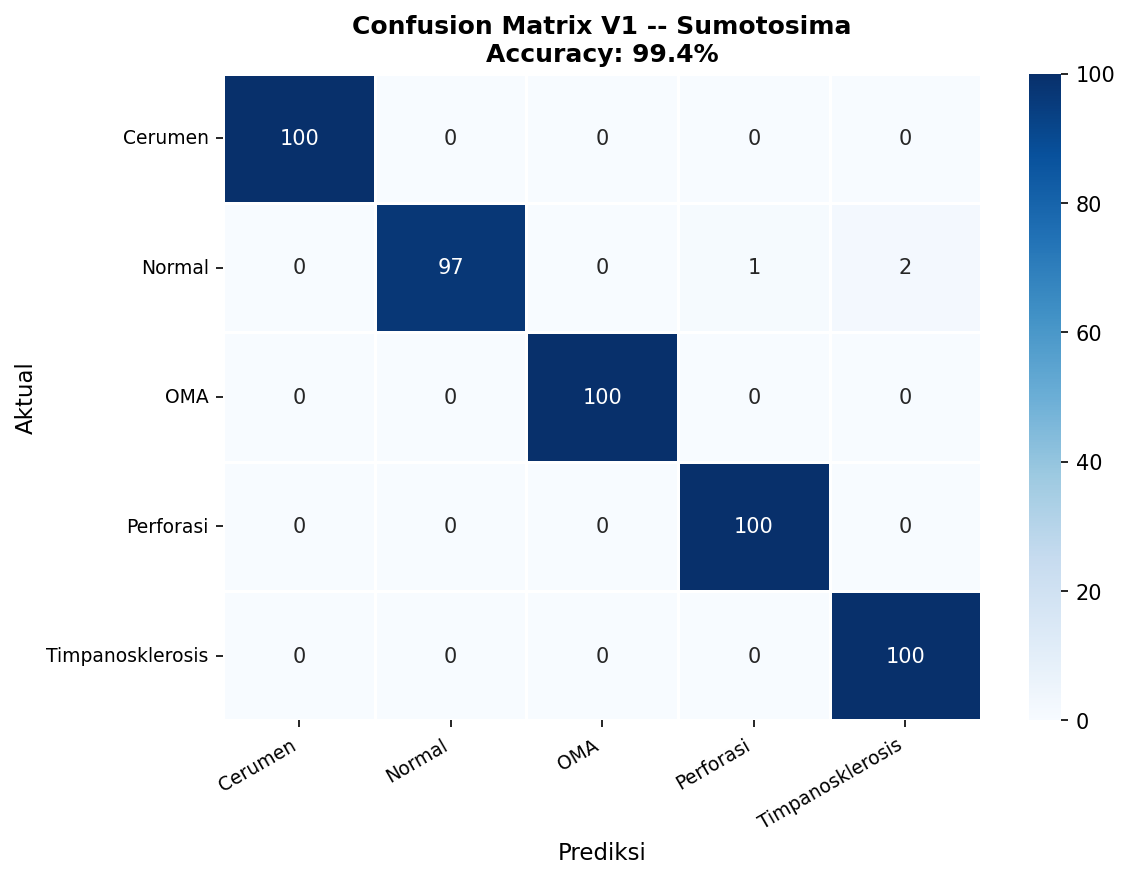

CM V1 — Accuracy 99.4%

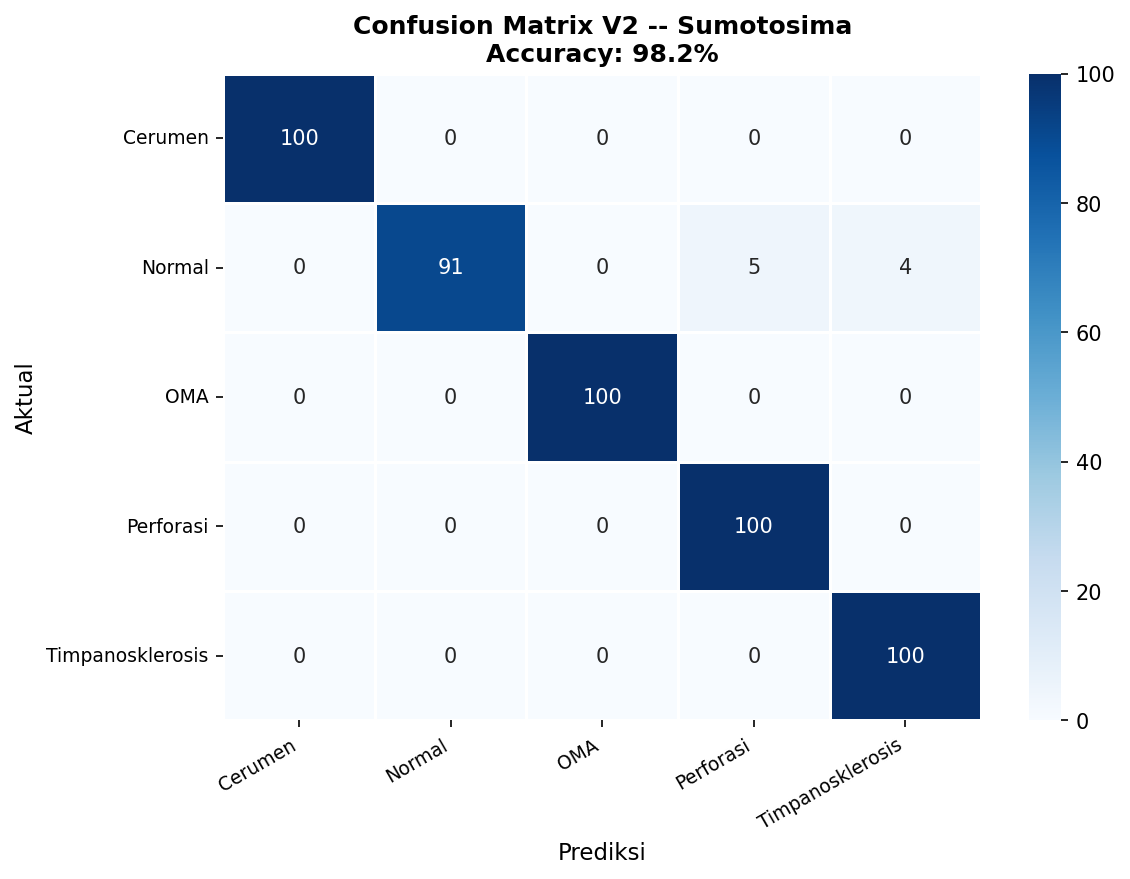

CM V2 — Accuracy 98.2%
Tabel warna ini memperlihatkan seberapa sering AI menebak benar. Angka di garis diagonal (kiri-atas ke kanan-bawah) adalah tebakan yang tepat. Semakin gelap dan terkumpul di diagonal, semakin akurat. Di sini hampir semua kotak diagonal terisi penuh — artinya AI sangat jarang salah mengenali jenis kelainan telinga pada data uji dari sumber independen.
ROC Curves — Macro AUC > 0.999

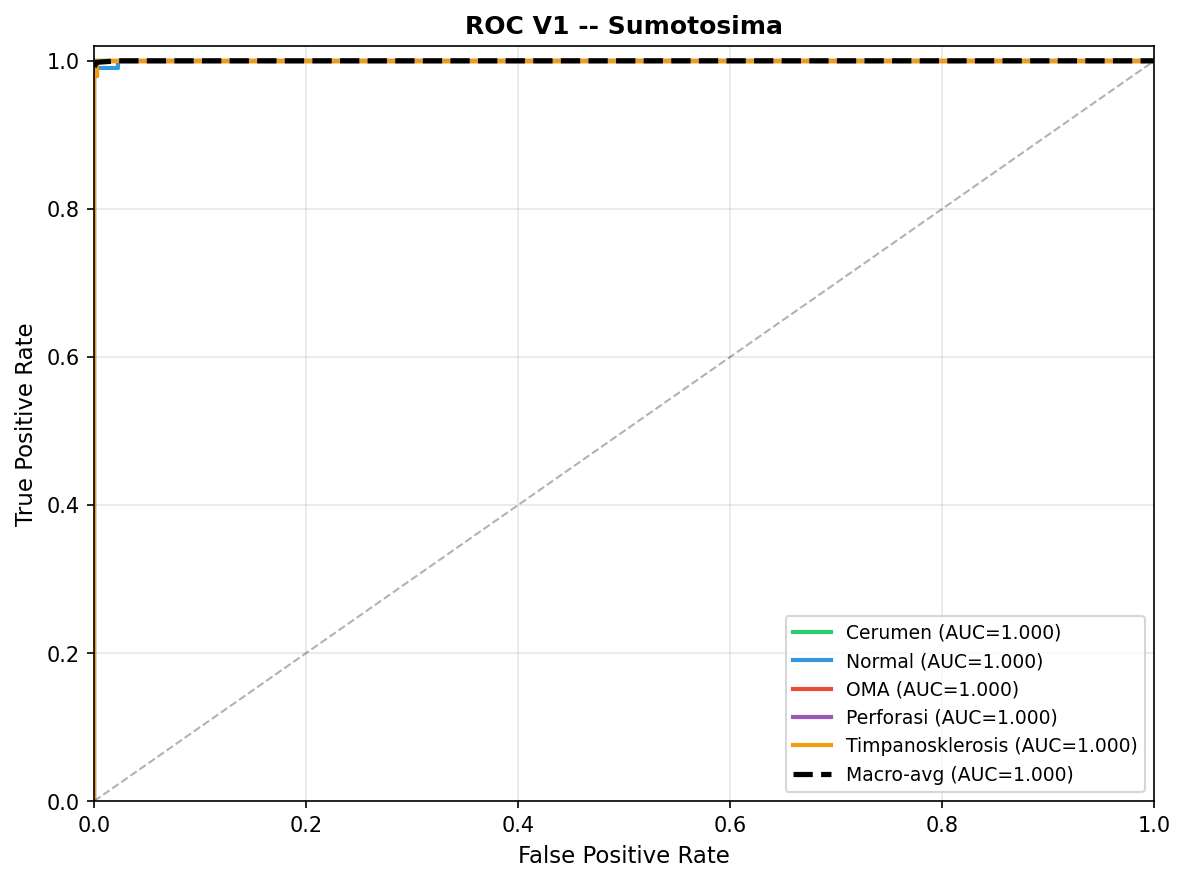

ROC V1 — Macro AUC 1.0000
ROC V2 — Macro AUC 1.0000
Grafik ini mengukur kemampuan AI membedakan satu kondisi dari yang lain. Garis yang menempel ke pojok kiri-atas berarti sangat baik. Nilai AUC (luas area di bawah kurva) mendekati 1,0 berarti hampir sempurna. AI kami mencapai >0,999 pada kedua model — bukti kemampuan membedakan yang sangat kuat pada data seimbang dari sumber independen.
Mengapa slide ini penting? Model AI medis yang hanya menunjukkan hasil bagus tanpa melaporkan keterbatasan tidak bisa dipercaya. Slide ini justru menunjukkan kekuatan OtoskopiAI — berani melaporkan kelemahan secara transparan.
Confusion Matrix — Dataset EardrumDs Heterogen (884 mapped images)
CM V1 — Accuracy 13.5% (domain shift)

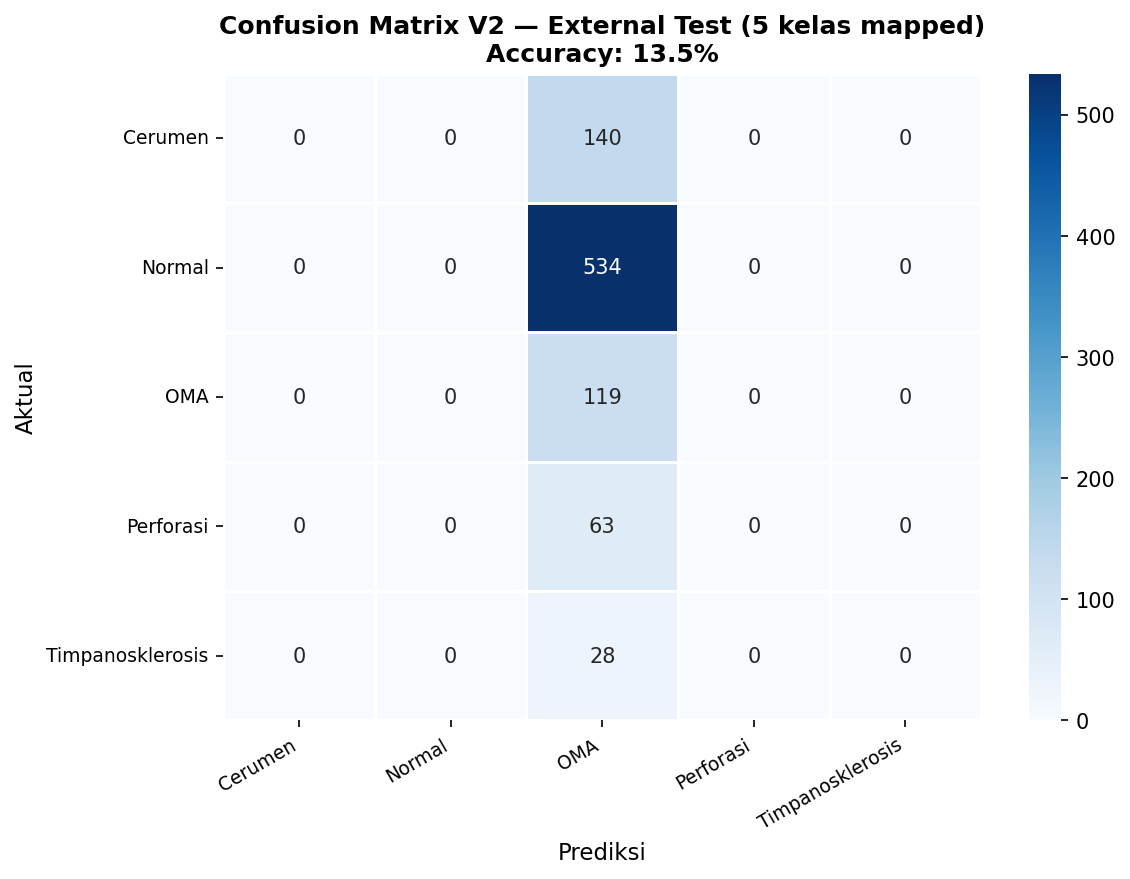

CM V2 — Accuracy 13.5% (domain shift)
Ini contoh kejujuran ilmiah. Saat diuji pada data dari sumber yang sangat berbeda (beda kamera, beda resolusi, beda cara labeling), akurasi anjlok ke 13,5% — hampir semua tebakan jatuh ke satu kategori (OMA). Ini bukan berarti AI gagal total (kemampuan memberi peringkat/AUC masih 0,74), tapi menunjukkan AI medis harus diuji di banyak sumber data sebelum dipakai ke pasien nyata. Inilah alasan Claude Gate dibutuhkan.

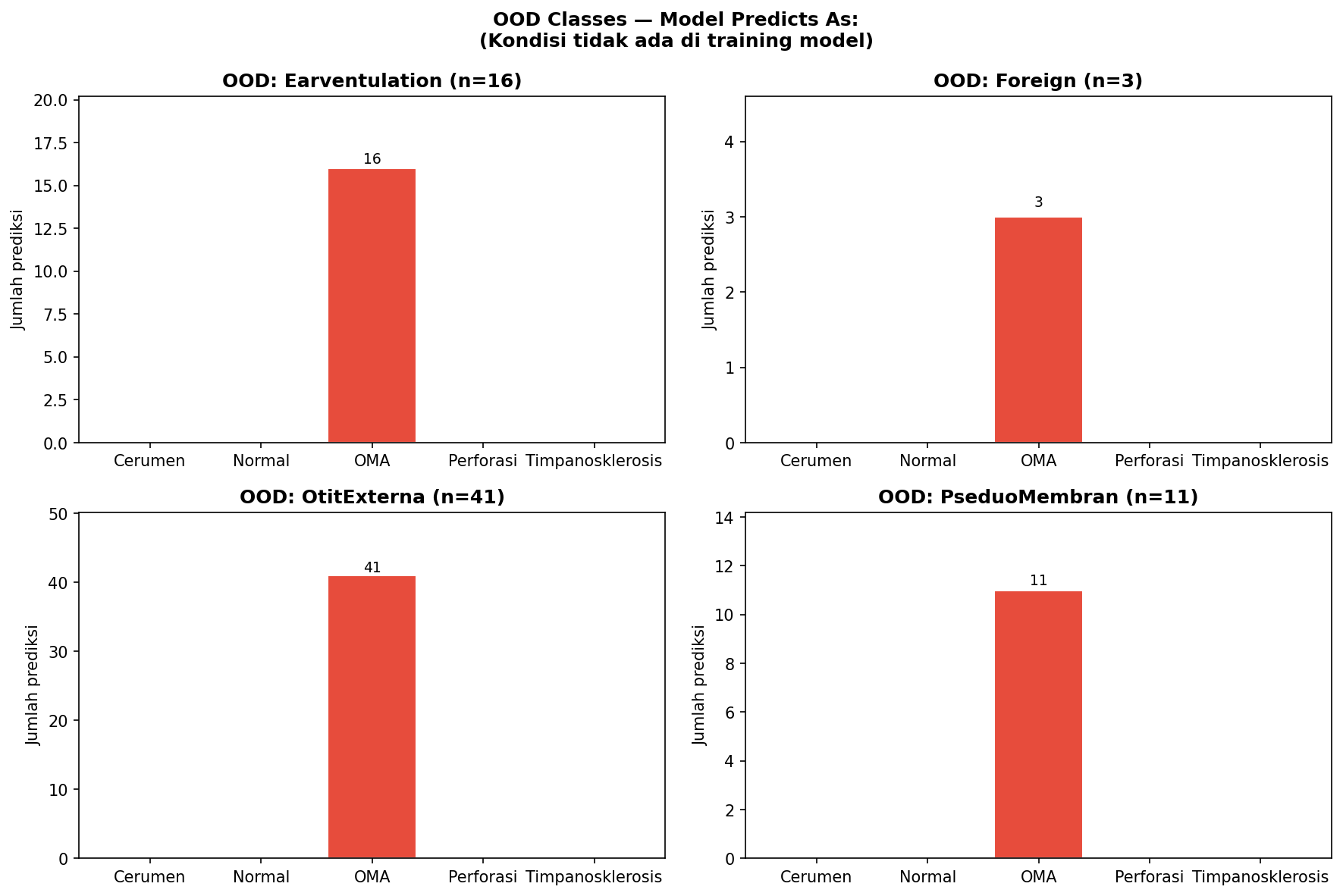

OOD Distribution — Gambar di Luar Kategori Training
Distribusi prediksi OOD — semua 71 gambar non-training diprediksi sebagai OMA
Grafik ini justru menunjukkan keterbatasan yang JUJUR kami laporkan. Saat AI diberi gambar kondisi yang TIDAK pernah ia pelajari (misalnya benda asing di telinga, otitis eksterna, pseudomembran), ia tetap memaksakan menebak — dan semuanya jadi ‘OMA’. Ini fenomena umum pada classifier tertutup (closed-set). Inilah alasan kenapa ‘gerbang pengaman’ tiga lapis (entropy + energy score + Claude semantic gate) sangat penting: tanpa itu, AI bisa terlihat percaya diri padahal salah.

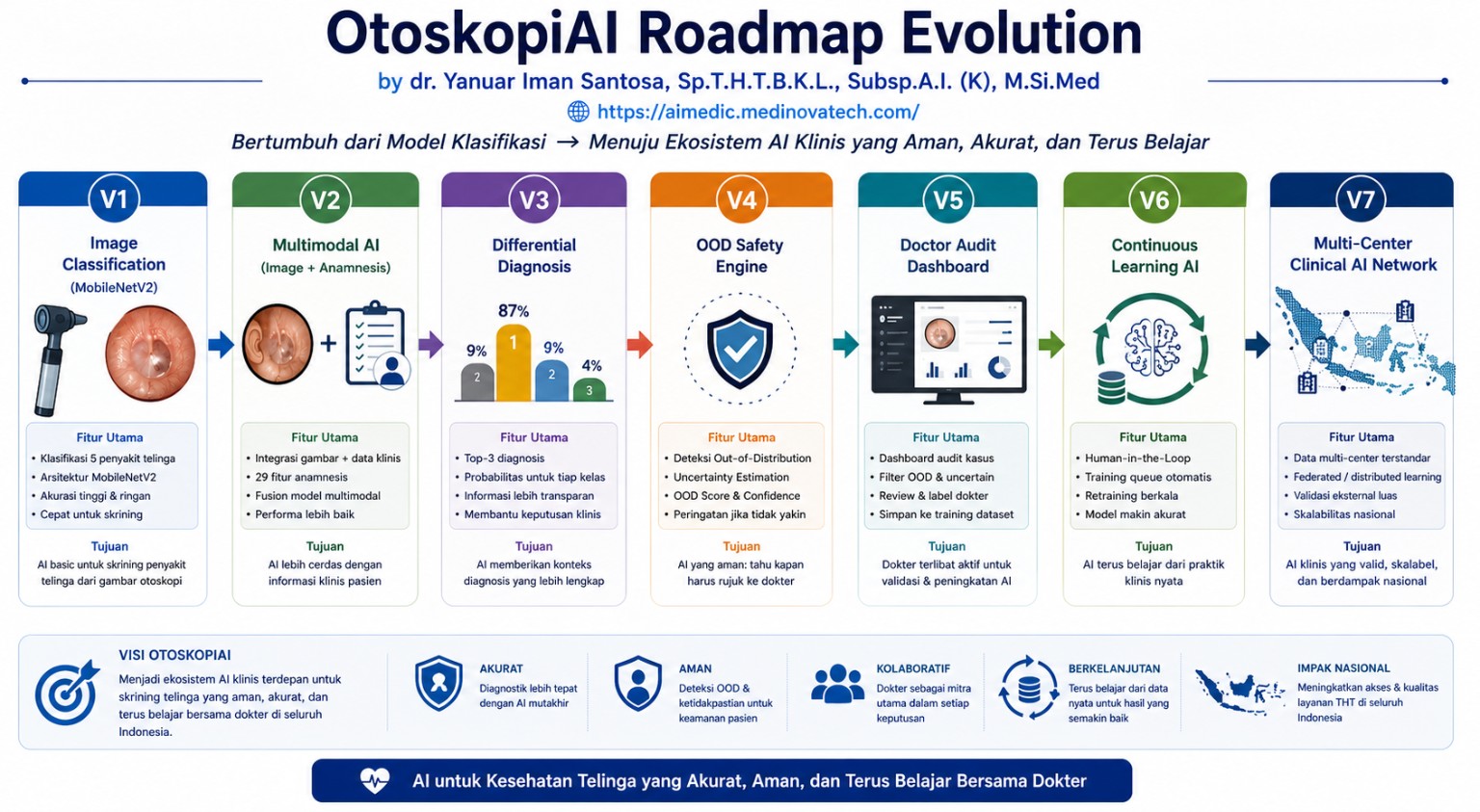

Gambar: Peta jalan pengembangan OtoskopiAI — dari prototipe menuju validasi klinis
Peta jalan ini menunjukkan tahapan pengembangan OtoskopiAI dari prototipe saat ini menuju produk yang siap digunakan di klinik nyata. Langkah selanjutnya meliputi: pengumpulan data prospektif dari faskes primer Indonesia, validasi klinis dengan dokter spesialis THT sebagai pembanding (gold standard), ekspansi kelas diagnosis, dan uji coba multi-center. Setiap tahap dirancang agar AI makin matang — bukan langsung dilepas ke pasien, tapi melalui proses validasi bertahap sesuai kaidah alat kesehatan digital (SaMD).
